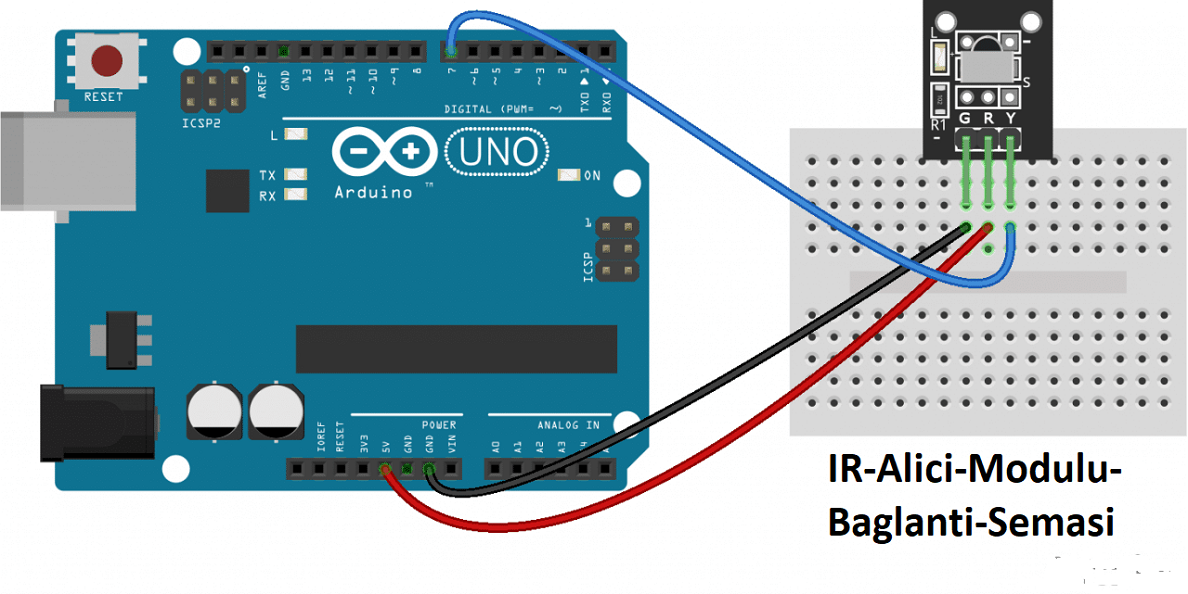

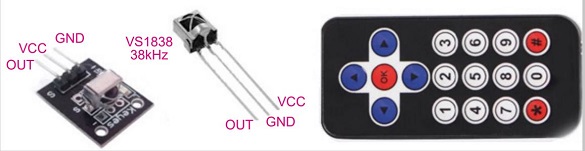

| IR, İngilizce Infra Red (kızılötesi) kelimelerinin kısaltmasından oluşmuştur. Alıcı-verici devrelerinde kullanılan bu teknoloji, insan gözünün göremediği kızılötesi sinyal gönderen bir LED yardımıyla verinin gönderilmesi, karşı taraftan da foto diyot benzeri bir devre elemanı vasıtasıyla verinin dijital bilgiye dönüştürülmesi mantığına dayanır. Uzaktan kumandalar, Görsel 2.84 c’de görüldüğü gibi üzerinde bulunan tuş kombinasyonuna bağlı olarak belirli kodları kızılötesi LED yardımıyla karşı tarafa gönderir. Uzaktan kumandalar, günlük yaşantıda TV, uydu alıcısı, müzik sistemi gibi birçok elektronik aygıtı kontrol etmek için kullanılır. .Uzaktan kumandanın gönderdiği sinyalleri çözen devre elemanı aşağıdaki şekilde görülmektedir. IR alıcı ve kod çözücü devre elemanı, resimde gösterilen şekilde elektronik kart üzerine monte edilebileceği gibi kart üzerine monte edilmeden de kullanılabilir. |
#include <IRremote.h>
IRrecv irrecv(2);
decode_results results;
void setup(){
Serial.begin(9600);
irrecv.enableIRIn();
}
void loop() {
if (irrecv.decode(&results)) {
Serial.println(results.value, HEX);
irrecv.resume();
}
delay(100);
} |

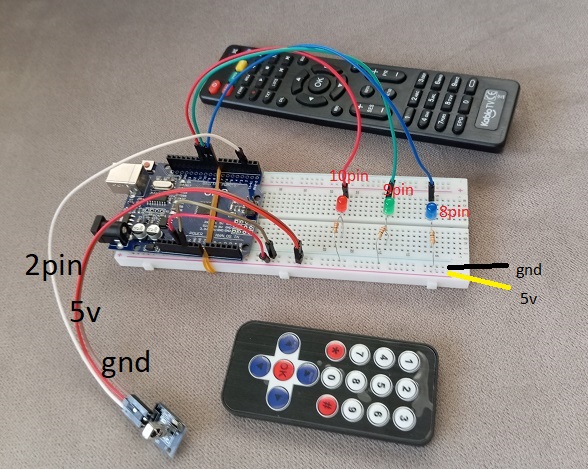

#include <IRremote.h>
IRrecv irrecv(2);
decode_results results;
#define BUTON1 0xFFA25D
#define BUTON2 0xFF629D
#define BUTON3 0xFFE21D
void setup(){
pinMode(8, OUTPUT);
pinMode(9, OUTPUT);
pinMode(10, OUTPUT);
Serial.begin(9600);
irrecv.enableIRIn();
}
void loop() {
if (irrecv.decode(&results)) {
Serial.println(results.value, HEX);
if(results.value == BUTON1){
digitalWrite( 8, !digitalRead(8));
}
if(results.value == BUTON2){
digitalWrite( 9, !digitalRead(9));
}
if(results.value == BUTON3){
digitalWrite( 10, !digitalRead(10));
}
irrecv.resume();
}
delay(100);
} |
