TOPRAK NEM SENSÖRÜ NASIL ÇALIŞIYOR?

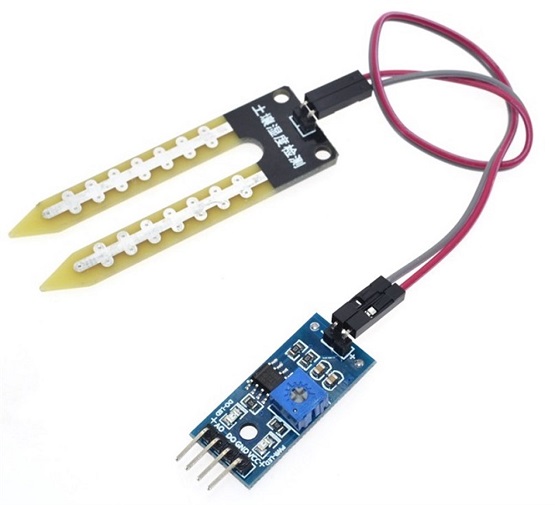

Toprak nem sensörü, suyun hacimsel içeriğini ölçmek için kullanılan iki probdan oluşur. İki prob, akımın topraktan geçmesine izin verir ve ardından nem değerini ölçmek için direnç değerini alır.Daha fazla su olduğunda, toprak daha fazla elektriği iletecek ve bu da daha az direnç olacağı anlamına gelir. Bu nedenle, nem seviyesi daha yüksek olacaktır. Kuru toprak elektriği zayıf iletir, bu nedenle daha az su olduğunda toprak daha az elektrik iletecektir. Bu da daha fazla direnç olacağı anlamına gelir. Bu sebeble, nem seviyesi daha düşük olacaktır. Bu sensör iki modda kullanılabilir;   analog mod ve dijital mod. Analog modda kullanmayı öğreneceğiz

Toprak Nem Sensörü Analog Modda Kullanma

Sensörü analog modda bağlamak için sensörün analog çıkışını kullanmamız gerekecek.  Toprak nem sensörü FC-28’den analog çıkış alırken sensör bize 0-1023 arası bir değer verir. Nem yüzde olarak ölçülür, bu nedenle bu değerleri 0 -100 arasında göstereceğiz ve ardından bu değerleri seri monitörde göstereceğiz.

Ayrıca nem değerlerinin farklı aralıklarını ayarlayabilir ve buna göre su pompasını açıp kapatabilirsiniz.

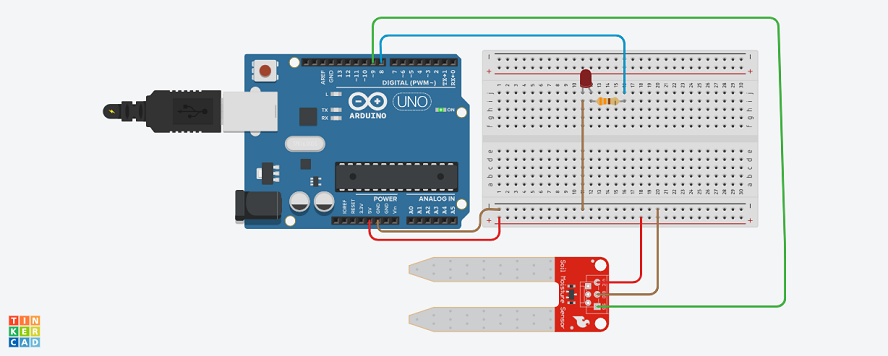

FC-28 Analog Mod Devre ŞemasıToprak nem sensörü FC-28’i  Arduino’ya bağlamak için bağlantılar aşağıdaki gibidir.      FC-28’in VCC pinini arduinonun 5V pinine bağlıyoruz
      FC-28’in GND pinini arduinonun GND pinine bağlıyoruz.
      FC-28’in A0 pinini arduinonun A0 pinine bağlıyoruz.

TOPRAK NEM SENSÖRÜ ANALOG MOD KODU

int sensor_pin = A0;
int okunan_deger =0;
int nem_deger=0;
void setup() {
    Serial.begin(9600);
    Serial.println("Sensorden veri okunuyor...");
    delay(1000);
  }
void loop() {
     okunan_deger= analogRead(sensor_pin);  //sensörden veri okunuyor.
     nem_deger = map(okunan_deger,1023,0,0,100); // okunan değeri % oranına çeviriyoruz
    Serial.print("Nem: ");
    Serial.println(okunan_deger);
    Serial.print(nem_deger);
    Serial.println("%");
    delay(1000);
   }

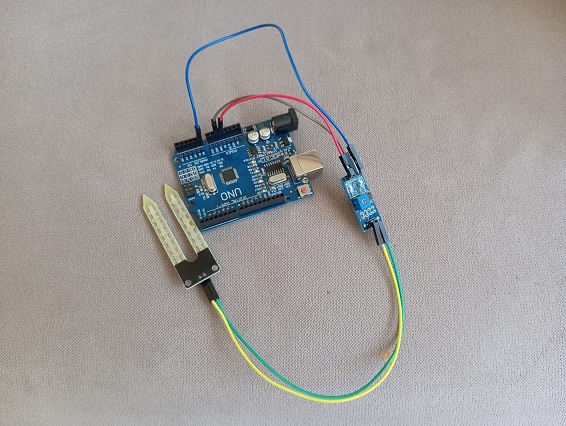

Sensöre devamlı elektrik vermek sensörün toprak içinde hasar görmesine sebeb olabilir. sensöre istenildiği zaman elektrik vererek  sensörden belirli aralıklarda bilgi alabiliriz bunun için 5 v kırmızı kabloyu cıkarıp 8 nolu pine bağlıyoruz ve aşağıdaki kodu kullanıyoruz

int sensor_pin = A0;
int okunan_deger =0;
int nem_deger=0;
void setup() {
    Serial.begin(9600);
 pinMode (8,OUTPUT);
Serial.println("Sensorden veri okunuyor...");
delay(1000);   }
void loop() {
    digitalWrite(8,HIGH);
   okunan_deger= analogRead(sensor_pin);
//sensörden veri okunuyor.
  nem_deger = map(okunan_deger,1023,0,0,100);
//sensörden okunan değeri % oranına çeviriyoruz
  Serial.print("Nem: ");
  Serial.println(okunan_deger);
 Serial.print(nem_deger);
   Serial.println("%");
 digitalWrite(8,LOW);
  delay(5000);   }
