Arduino Kartlar
Microdenetleyicilerin daha kolay programlanabilmesi ve test edilebilmesi için tasarlanmış özel kartlardan biri de Arduino kartlardır. Arduino kartın üzerinde yer alan ATMEGA328 mikrodenetleyicisinin kolay programlanabilmesini sağlayan entegreler, güç doğrultucuları ve güç çıkışları sayesinde yüklenen yazılım aynı kart üzerinde test de edilebilmektedir. Sunulan bu kolaylıklar sayesinde kullanıcılar kolaylıkla projeler geliştirebilmektedirler. Arduino açık kaynak elektronik programlama ve uygulama platformudur. Kullanımı kolay ve sade, yapısı ise anlaşılırdır. Arduino mikrodenetleyici kartının tercih edilme sebepleri;
Mikrodenetleyici bilgisi olmayan kişiler Arduino sayesinde kolaylıkla blok ya da metin tabanlı kodlama platformlarında projeler geliştirilebilir.
Temel seviyede binlerce proje geliştirilebilir.
Kullanım alanı ve amacına göre Arduino kartların çeşitliliği diğer bir esneklik sağlayan özelliktir. Projelerde kullanılacak olan giriş ve çıkış pinleri sayılarına göre Arduino kart seçilebilir.
Zengin kütüphane desteği sağlamaktadır
Deneysel amaçlı uygulamalar için maliyeti ucuzdur.
USB portu ile kolayca iletişim sağlayabilmektedir.
Programlama ve uygulama aynı kart üzerinde yapılabilmektedir
|
Arduino Çeşitleri
Birçok Arduino kartı mevcuttur, bu çeşitliliğin sebebi uygulama gereksinimlerinden kaynaklanmaktadır. Çeşitli Arduino kartlar olsa da hepsinin ortak özelliği aynı programlama yapısını kullanmasıdır.
1. Arduino Nano
2. Arduino Micro
3. Arduino Leonardo
4. Arduino Mega
5. Arduino UNO
|
 |
Arduino Nano
Uygulamaların fiziksel olarak daha az yer kaplaması gerekiyorsa bu kart tercih edilebilir. ATmega328 (Arduino Nano 3.x) tabanlı küçük, eksiksiz ve uygulama dostu bir karttır. DC güç jakı yoktur ve standart yerine mikro USB kablosuyla çalışır
|
 |

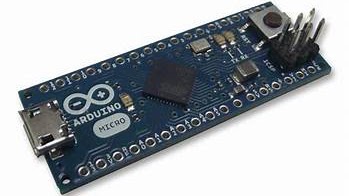

Arduino Micro
DC güç jakı yoktur ve standart yerine Mini-B USB kablosuyla çalışır. Atmega32u4 üzerinde dâhili USB haberleşme özelliği vardır. 16u2 gibi ikinci bir USB-seri dönüştürücü işlemcisine gerek yoktur. Bu sayede sanal COM portun (CDC) dışında micro bilgisayara fare ve klavye gibi bağlanarak kullanılabilir
|
 |

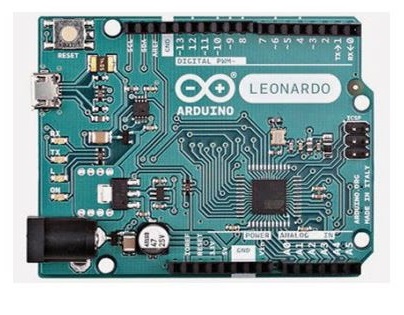

Arduino Leonardo
Diğer Arduino kartlarından ayıran en büyük farkı Atmega32u4 üzerinde dahili USB haberleşme özelliğinin olmasıdır. Bu şekilde 16u2 gibi ikinci bir USB-seri dönüştürücü işlemcisine gerek yoktur. Bu sayede sanal COM portun (CDC) dışında Leonardo bilgisayara fare, klavye gibi bağlanarak kullanılabilir
|
 |

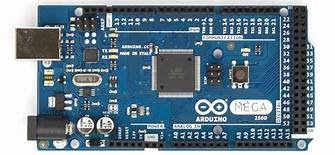

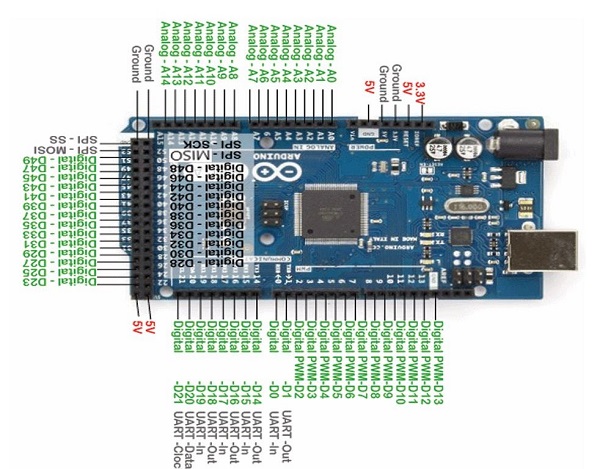

Arduino Mega

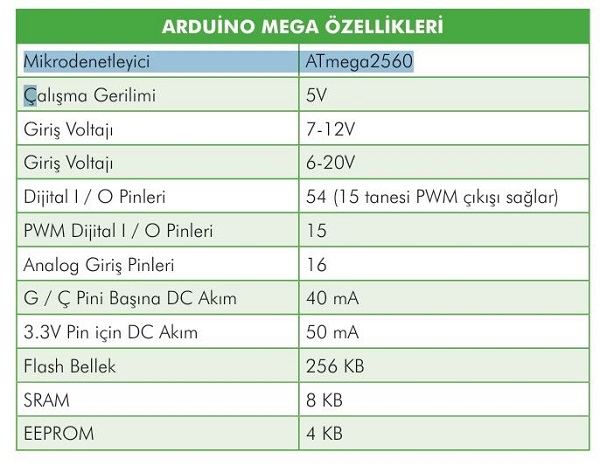

Uygulama içerisinde çok fazla sensör kullanılacaksa giriş/çıkış pin sayısı fazla olduğundan Arduino Mega mikrodenetleyici devreleri tercih edilir Arduino Mega mikrodenetleyici devresinin Arduino Uno mikrodenetleyici devresinden farklı özellikleri aşağıdaki tabloda verilmektedir
|
|
|
Arduino Uno
Kolaylıkla temin edilebilmesi, ucuz olması ve açık kaynak örnek uygulamalarının çok olması nedeniyle başlangıç seviyelerinde tercih edilebilir

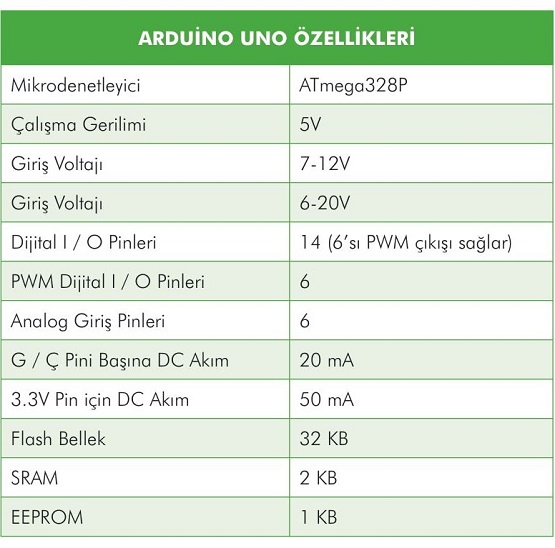

Uno, en yaygın kullanılan ve en çok bilinen modelidir. 2010 yılında piyasaya sürülmüştür. 20 adet Dijital Giriş/Çıkış 6 Adet Analog giriş bulunmaktadır. USB üzerinden programlanabilir ve enerjisini USB üzerinden alır. Uygulamalarınızın çıktılarını anında gözlemleyebilme ve deneyebilme imkânı sunmaktadır. Tablo da Arduino Uno mikrodenetleyici devresinin genel özellikleri verilmektedir

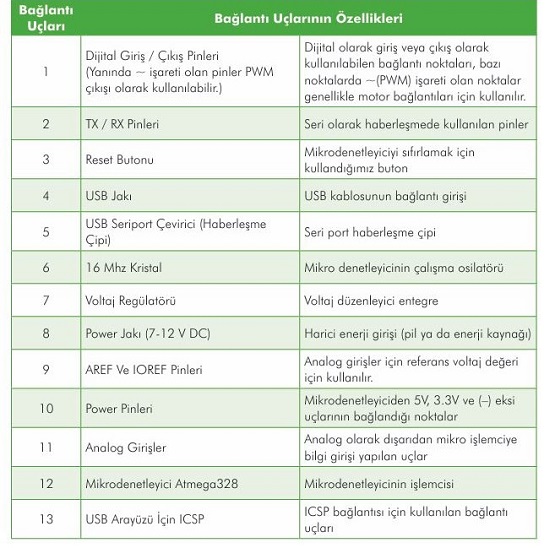

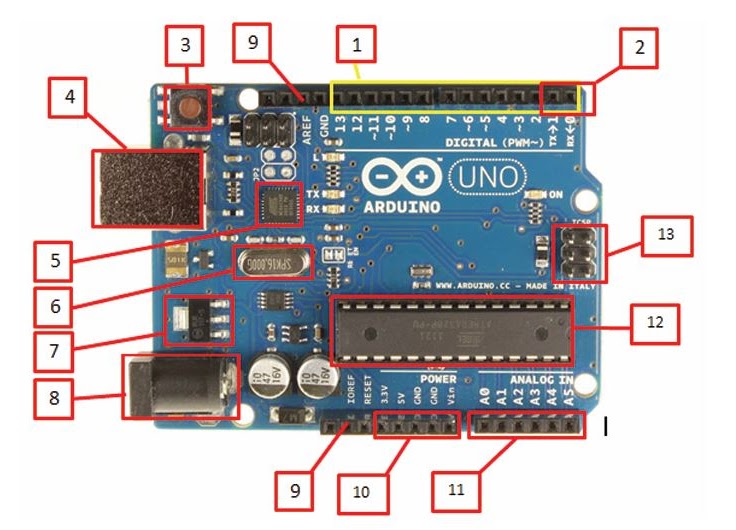

Arduino Uno mikrodenetleyici devresinin kullanımı için bağlantı noktalarının bilinmesi gerekmektedir. Şekil ’de Arduino Uno mikrodenetleyici devresine ait bağlantı uçları ve devre elemanları gösterilmiştir
|
|
|
|
| |
|
|
